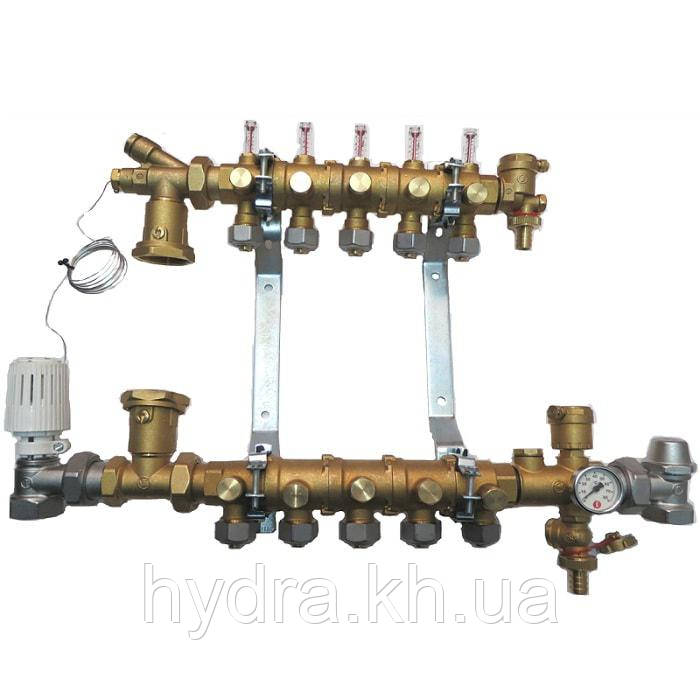

Модульний колектор 1"x1"x3/4 Ex10 виходів (R53) Giacomini

Модульний колекторний вузол для систем підлогового (стельового) опалення та охолодження.

Опис

Модульні колектори з байонетним соединеним R53MM і R53MT, оснащений ратометрами (витратомірами) та запірно стендами з вентилями механічна пам'ять, призначені для систем опалення водопостачання та кондиціонування, з метою полегшення і прискорення монтажу . Результатом є дуже гнучкою продукт, який практично, привабливий і ергономічний. Вони широко використовуються в променистої розводку опалення а також в системах теплої підлоги, де требуеться балансування і контроль витрат теплоносія. Інноваційне рішення це модуль з байонетним з'єднанням дозволяє дуже швидко створювати (Без використання інструментів або вставлені ущільнювальних елементів) практично будь-яку кількість контурів за вашим завданням. Використання модульних колекторів також означає, що складські запаси можуть бути обмежені лише двома компонентами: R53MM проміжний модуль і R53MT парою кінцевих модулів.

Комплектація

1. R53M - Двох крайніх елементів з витратоміром.
2. R53MM - Набору модулів елемент подаючий з вбудованими фронтально відсічними клапанами з механічною пам'яттю і витратомірами (шкала: 0,5-5 л/хв).
3. R53ST - Двох крайніх елементів.
4. R53SM - Набору модулів з відсічними клапанами.
5. R557B і R557D - трійників.
6. R252 - Двох запірних клапанів для насоса.
7. R554i і R554D - Коннечных елементів колектора.
8. R462L - змішання з допомогою терморегулятора.
9. R401TG або R402TG - Термостатичного вентиля.
10. R14TG або R15TG - Отсечнго клапана.
11. R179M або R179E - Комплект евроконусов.

Характеристика

Виробник - Giacomini
Країна виробник - Італія
Матеріал колектора - Латунь
Призначення колектора - Для теплої підлоги, Для опалення
Тип колектора - Регулює
Кількість виходів - 10


Модулі R53MM R53MT з байонетним з'єднанням виготовляються методом гарячого формування, який дозволяє виробляє менші розміри , отже, обмежені втрати тиску ,збільшення протоки,відсутність шумів. Вони комплектуються вимірниками витрат зі шкалою від 0,5 л / хв до 5 л / мін. Швидкість потоку регулюється з допомогою мікрометричного запірного клапана з механічною пам'яттю. Попередньо зібрані ущільнювальні кільця. з'єднують проміжні модулі R53MM з компонентами (клапани, крани, труби і т. д.) так само проводиться кінцеві модулі R53MT з внутрішньою різьбою, доступні у двох варіантах 1 "1 1/4". Зовнішня структура з кінцевих модулів R53MT забезпечує легкий монтаж компонентів, використовуючи тільки ключ, без застосування будь-яких навантаження на вже змонтованих модулів. Модулі R53MM і R53MT оснащені база 18 адаптерів зв'язків для підключення розподільчих трубопроводів.

Установка

Модулі R53MM з байонетним з'єднанням вручну розроблені для отримання різноманіття з необхідною кількістю з'єднань.Збірка проводитися надзвичайно просто і не вимагає яких-небудь інструментів, але важливо перевірити, що оброблені кінцеві частини були чисті й вільні від домішок.
Злегка змастіть ущільнювальне кільце силіконовою змазкою, якщо необхідно.
Не виймайте компоненти колектора до моменту складання.
Щоб включити байонетного з'єднання окремих модулів, поставте їх поруч по вертикальній осі, і поверніть на 90 ° по відношенню один до одного. Натисніть злегка поки вони не досягнуть своєї кінцевої зупинки,
Модулі можуть бути зібрані з різних типів (можливо навіть з підключати різні моделі колектора), але вони обов'язково повинні мати номінальний діаметр DN32. Для отримання 5 контурів колектора, вам потрібно пару R53MT терміналів плюс три модуля R53MM.
