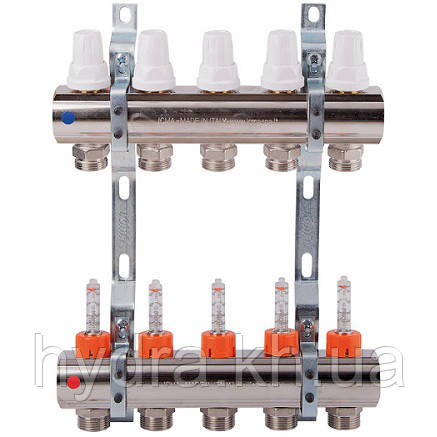

Колектор з рег-ми. і запірними вентилями і витратомірами вих. 10 (1") ICMA Арт. К013

Колектор з витратомірами, регулювання ручна або терморегулююча. Хомути з антивібраційними вставками (арт. 208). Витратоміри дозволяють регулювати і перекривати подачу води. Різьба 3/4" Евроконус або M24x1,5.

Функція

Колекторна група призначена для розподілу теплової енергії в системі тепла підлога. Дана установка застосовується в системах опалення підлоги, підключених до високотемпературного котла. Колекторна група дозволяє розподіляти первинний теплоносій при високій температурі у вторинному контурі з заданою температурою. Теплоносій надходить з первинного контуру, де температура висока, щоб забезпечити правильну роботу системи теплої підлоги.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Матеріал виготовлення - Латунь CW617N - UNI EN 12165
Прокладки - EPDM
Ручки - Удароміцний полістирол
Застосування - Система теплої підлоги
Максимальний робочий тиск - 10 бар
Максимальна температура в первинному контурі - 95°C
Допустима температура у вторинному контурі - 25 - 45°C

Габаритні розміри (Рис.2)

1. Колектор зворотної лінії (арт. 1001-1002)
2. Колектор прямої лінії з витратомірами (арт. 1013-1014)
3. Витратомір для колектора теплої підлоги в зборі (арт. 168)
4. Кронштейн колекторний з антивібраційними вставками (арт.208)

Кількість виходів - 10
A - 25 мм
B - 50 мм
C - 500 мм
